| 簡述

FTDM系列模塊化雙向測試電源，采用蕞新優化的模塊化設計，配合先進的控制算法可實現多機并聯，并機系統功率等級覆蓋6kW～1MW。具備LCD本地監控與BMS系統遠程調度功能，優良的負載適應性及電網適應性。風道設計使其有效應對各種復雜應用環境，系統運行更安全可靠、經濟及環境適應性更強。實現智能正反向運行，無縫切換，可滿足能量雙向變換的應用場景。同時該產品自帶離并網切換功能，切換時間不超過10ms。

FTDM系列適用于新能源汽車電機，電控測試、動力電池組充放電測試、電力電子測試等領域。

| 特點

• 超高功率密度，蕞高可實現3U/60kW；

• 智能正反向運行，直流電源和回饋式負載無縫切換；

• 集成離、并網切換功能；

• 軟開關設計，損耗小效率高；

• 功率因素＞0.99；

• 高動態響應，滿載切換時間低至10ms；

• 具有輸出可編程功能，可模擬多種電源與負載特性曲線；

• 模塊化設計，易于維護，支持并聯擴容；

• 寬工作溫度范圍-20℃～45℃；

• 輸出的電壓范圍寬、精度高、動態響應快；

• DSP設計，實現全數字化控制；

• 觸控顯示屏操作控制，簡潔直觀。

• 采用交錯并聯技術，減小紋波電流；

• 多維度智能風扇調節技術，降低功耗和噪音。

| 應用領域

• 充電樁測試及老化

• 儲能變流器（PCS）、微網設備生產、開發

• 電機系統、電控系統測試

• 動力電池、儲能設備測試

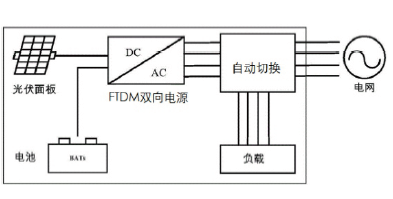

| 離并網自動切換

FTDM系列集成了離、并網切換電路，可以實現離并網自動切換功能。

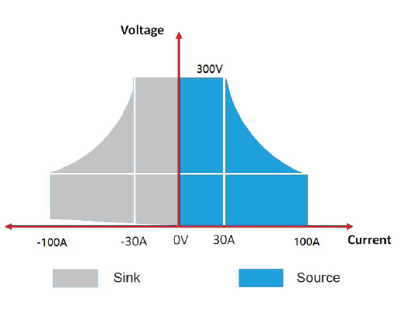

| 直流電源和回饋式負載無縫切換

實現源和載電流模式轉換，從而在輸出和吸收電流之間進行快速連續的無縫切換，有效避免電壓或電流過沖，適用于電池、電池封裝以及電池保護板等儲能設備測試。

| 采用交錯并聯技術

FTDM系列采用了交錯并聯技術，可以提高輸入輸出端的電流和電壓的變化頻率，減小了電流和電壓紋波。

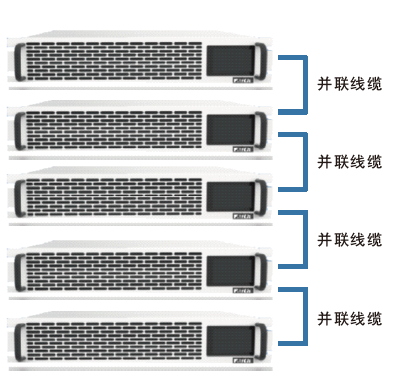

| 多機并聯功能

FTDM系列采用先進控制算法實現多機并聯，并機系統功率等級可覆蓋1MW，擴展了電源的應用輸出范圍。并機功能除了使電源之間自動均載，保持輸出值的一致，還保證了輸出斜率曲線或者波形的一致。處于并聯狀態的主機，電源屏幕顯示的是總電壓、電流和功率值。每路從機自主均流，自動求和。
